S.S.R 선정 방법 문의
스크랩 0 인쇄 | 신고

오스카 12.11.14. 20:29
단가 문제가 아니라면 SSR은 가급적 용량이 큰것을 사용 하시길 권 합니다. 용량이 커지면 단순히 열적으로 안정 될뿐 아니라 서지 내량도 커집니다. SSR부하가 저항 부하가 아닌 경우 특히 트랜스 같은 유도성 부하를 ON /OFF 하시려면 반드시 SSR을 제로크로스 타입으로 사용 해야 합니다. 그리고 Varister는 위와 같은 경우 권하고 싶지 않습니다. 오히려 타 버려서 문제가 될 소지가 있고 스너버 회로를 적용 하십시오. 바리스터는 외부 서지 또는 번개등 낙뢰에 의한 유도 되는 서지등에 유효 합니다. 바리스터 수명은 200회 메이커에서 수명이 제한 되어 있으며 1번 서지가 들어와서 잡아준후 회복 되는 시간이 30초 정도로 기므로


오스카 12.11.14. 20:33
빈번 하게 개폐 하신다면 바리스터 말고 TVS 다이오드를 사용 하시기를 권 합니다. 대기전력을 줄이려는 목적이라면 부하 트랜스도 자체 소모되는 전력량을 줄이려면 Toroidal type 이 값은 약 2배지만 효율은 90%이상으로 전력 감소 및 열 감소 효과를 볼수 있습니다.

패넘 12.11.14. 20:55
답변 너무 감사합니다

현재 8개의 출력단에는 용량성 부하를 사용하는데요. 현재 돌입전류 측정하기 위해서 장비 대여준비중인데요
8개의 SSR 출력단은 빈번하게 개폐가 일어납니다
여기에는 TVS다이오드가 적합하겠네요. 용량성 부하 8개 제어시 과전압 차단을 위해서 바리스터를 적용하고있는데요
TVS다이오드 경우 서지전압 및 과전압 차단효과도 있는지 궁금하네요
바리스터는 200V 또는 270V 적용 예정입니다

추가로 질문 더 드려도 될지 모르겠네요
혹시 출력 전압 과전압 방지 = 110V 이상 출력을 방지 하기 위해서 적용 가능한 부품소자가 있는지 궁금한데요

패넘 12.11.14. 20:56
질문이 너무 많네요~

요약해서 추가 질문은
- TVS다이오드 적용시 선정 기준 및 혹시 사용하신 모델있으시면 추천 부탁드립니다
- SSR 출력의 과전압 방지 (AC110V 10%)가능한 부품소자가 있는지 궁금합니다
-


오스카 12.11.14. 21:08
바리스터 대신 TVS 다이오드를 사용 하시면 됩니다. TVS 는 회복 시간이 거의 없기 때문에 적합하고 선정 기준은 전압 x 돌입전류 = watts 가 나오시면 그것의 2배 정도 이상 넉넉하게 3배정도 사용 하시면
됩니다. TVS 전압은 사용 하는려는 전압 보다 조금 더높으면 됩니다. 예로 110V 이면 115V 정도 로 115V 라면 115V 이상 과전압에 대해서 TVS 가 순간적으로 쇼트 되면서 차단 하는 원리 입니다. 좀더 정밀 하게 하려면 op amp와 FET 로 회로를 꾸며야 합니다.

패넘 12.11.14. 21:28
빠른 회신 주시네요. 너무 감사합니다
제품 신뢰성을 높이기 위해서 과전압/과전류/돌입전류 등에 대해서 무척 고민하고 관련 자료를 찾고있는데 제대로 찾지 못하고있었는데
이렇게 도움주셔서 너무 감사합니다.

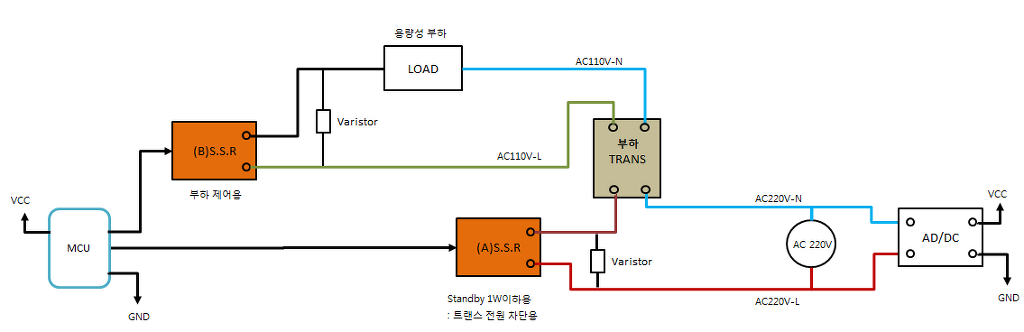

혹시 제가 첨부와 그림과 같은 형태의 TVS를 적용하면 되는지 궁금합니다^^
그리고 AC110V에 적용시 rms값 기준으로 하는건지요? 아니면 Peak 전압인 155.55V를 기준으로 해야하는지 궁금합니다


패넘 12.11.14. 21:25
그리고 실례가 안된다면 S.S.R 관련 돌입전류 차단 부품소자에 대해서도 확인이 가능하신지요?
NTC적용시 빈번한 개폐로 인해서 실제 효과가 없는걸로 알고있는데요
현재 SSR Peak Surge Current 내량을 30A로 적용된 제품을 사용중인데요.
아직 부하 연결해서 돌입전류 측정은 못해봤지만... 30A 이상의 서지 전류 이상 발생시 대책을 강구해야하는데..
미리 사전 조사겸해서 찾아보고있습니다.
혹시 알고계시는부분있는지 확인 부탁드려요

감사합니다


오스카 12.11.17. 03:36
TVS p-p 전압보다 높게 하시면 되고 실제 회로 허용 전압은 사용 하시는 전압 최고 허용치를 기준으로 하면 됩니다. In rush current 대책은 보통 최초 전원 인가시 Soft-Start 혹은 전원 delay on relay 회로 등으로 사용 합니다. 계장 부품에 보면 기성품으로 판매 하고 있습니다.
